Платформы своими руками.
ПоплавочникДата: Среда, 21.11.2012, 14:17 | Сообщение # 101
Уже не новичок
Группа: Проверенные
Сообщений: 102
Репутация: 1
Статус: Offline
Quote (Oleg)
разъём со второго рисунка это разъём с металлопластиковой трубы

не соглашусь. фитинги взяты с сайта http://www.pk-kontur.ru/products/n003.html , он под ППшку (вход - ПП внутренний)

ну а на счет металлопластика в курсе, отмел этот материал сразу.

OlegДата: Среда, 21.11.2012, 20:16 | Сообщение # 102
Я здесь родился
Группа: Друзья
Сообщений: 5466
Репутация: 24
Статус: Offline
Поплавочник,
Пардон, не рассмотрел, это же "американка" biggrin Но на этой фотке она как то странно выглядит. По этому и перепутал.


Команда "Ахтуба-Оптимист" г. Волгоград

dmaxДата: Вторник, 27.11.2012, 12:32 | Сообщение # 103
Скоро стану своим
Группа: Проверенные
Сообщений: 484
Репутация: 7
Статус: Offline
Поплавочник, Сергей, с тебя отчёт!

С уважением,
Макс

ПоплавочникДата: Вторник, 27.11.2012, 13:15 | Сообщение # 104
Уже не новичок
Группа: Проверенные
Сообщений: 102
Репутация: 1
Статус: Offline
dmax, конечно, Макс! Как сделаю - отпишусь. Щас пока еще стадия проектирования, подбора и приобретения мариалов.

dmaxДата: Вторник, 22.01.2013, 12:55 | Сообщение # 105
Скоро стану своим
Группа: Проверенные
Сообщений: 484
Репутация: 7
Статус: Offline
Поплавочник, на какой стадии сейчас?

С уважением,
Макс

ПоплавочникДата: Вторник, 22.01.2013, 13:19 | Сообщение # 106
Уже не новичок
Группа: Проверенные
Сообщений: 102
Репутация: 1
Статус: Offline

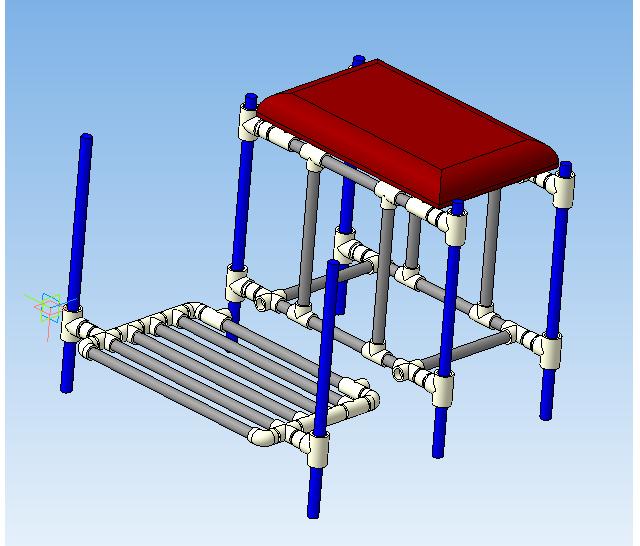

dmaxsmile на стадии ожидания остатка декабрьской зарплаты для закупки материала biggrin . А так все еще сам с собой спорю что именно должно быть разборным и куда крепить будущий обвес для эргономичности.
Прикрепления: 9387802.jpg(48.5 Kb)

dmaxДата: Вторник, 22.01.2013, 13:31 | Сообщение # 107
Скоро стану своим
Группа: Проверенные
Сообщений: 484
Репутация: 7
Статус: Offline
Сергей привет, уменьшил толщину трубы,но добавил количество стоек?
если ещё не паял, имей ввиду, что очень сложно выдержать прямую линию и точные размеры именно из-за того, что материал плавится, причём в ручную!
Интересно придумал крепление педаны..
Сергей посмотри, в этой теме 17 сообщение http://www.feeder-club-vlg.ru/forum/60-103-4244-16-1347891263
я что-то похожее делал, но из-за невозможности соблюсти точные размеры, верхняя и нижняя рамы получились разного размера, и хотя они спаялись стойками внутри которых должны были ходить телескопические ноги, но их перекосило и ноги клинило!

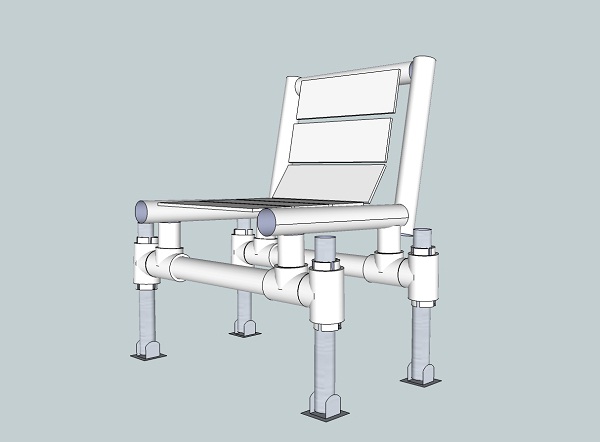

Сейчас в разработке вот такой вот вариант.

складной как корумовское кресло
Прикрепления: 5892410.jpg(28.5 Kb) · 5942433.jpg(40.8 Kb)


С уважением,
Макс


Сообщение отредактировал dmax - Вторник, 22.01.2013, 15:13

СеверныйДата: Вторник, 22.01.2013, 14:20 | Сообщение # 108
Президент ВО ФРС
Группа: Администраторы
Сообщений: 3262
Репутация: 28
Статус: Offline
Да вы ребята жжжжжжжжжжете! Можно конкурс затеять..

http://rigpro.ru/

dmaxДата: Вторник, 22.01.2013, 14:29 | Сообщение # 109
Скоро стану своим
Группа: Проверенные
Сообщений: 484
Репутация: 7
Статус: Offline
Цитата (Северный)
Да вы ребята жжжжжжжжжжете! Можно конкурс затеять..
а чо ОП заставляет харошую вешь резать?! http://www.feeder-club-vlg.ru/forum/60-103-8904-16-1351613252
приходится выкручиваться!


С уважением,
Макс


Сообщение отредактировал dmax - Вторник, 22.01.2013, 14:30

ПоплавочникДата: Вторник, 22.01.2013, 14:41 | Сообщение # 110
Уже не новичок
Группа: Проверенные
Сообщений: 102
Репутация: 1
Статус: Offline
dmax, Привет Макс еще разочек.
Цитата (dmax)
уменьшил толщину трубы,но добавил количество стоек?
Угу! Дома валяется кусок 25 ППшки (полотенцесушитель в ванну заводил, остался кусок), так что пытался еще минимизировать расходы (и вес изделия). По сравнению с 40вкой конструкция мягче выйдет, так что стойки должны спасти.
Изначально планировал сделать все ноги съемными, но чем больше я об этом думаю, тем яснее становится что съемными будут только 2 ноги на педане (как собственно и сама педана). Разъемное соединение будет из американки (не показано).
Трубу в которую вставляются выдвижные ноги не показал на чертеже, но она будет, и скорее всего 32я для ХВС (у нее тоже внутренний диаметр должен быть 26 мм.)
Педану в принципе можно попробовать и с помощью 1 паяльника спаять, достаточно перегревать боковой отвод тройника и в него вставлять туже 25ю алюминиевую трубу (предварительно смазанную солидолом или т.п.), а потом перед фиксацией трубу зашкурить и сажать на эпоксидную смолу. В общем просто как вариант.
Еще думаю над конструкцией фиксации выдвижных ног - можно попробовать вместо представленных выше тройников использовать крестовины, а на свободный конец напаять муфту с внутренней резьбой; ну и по резьбе уже и пускать фиксирующий винт.
Осталось продумать как саму платформу уменьшить в транспортных габаритах, и варианты грунтозацепов на ноги.

dmaxДата: Вторник, 22.01.2013, 14:58 | Сообщение # 111
Скоро стану своим
Группа: Проверенные
Сообщений: 484
Репутация: 7
Статус: Offline
Поплавочник, не понял сразу у тебя полипропилен только фитинги? а остальное алюминий? спаяется одно с другим? думаю врядли! я почему полипропилен выбрал, потому, что монолитное соединение получается! а два разных материала спаять?! пробуй...

С уважением,
Макс

ПоплавочникДата: Вторник, 22.01.2013, 15:05 | Сообщение # 112
Уже не новичок
Группа: Проверенные
Сообщений: 102
Репутация: 1
Статус: Offline
Цитата (dmax)
не понял сразу у тебя полипропилен только фитинги?
нет, вся конструкция из ППшки; а на счет педаны с применением алюминия - это только вариант если второй утюг не найду.

dmaxДата: Вторник, 22.01.2013, 15:08 | Сообщение # 113
Скоро стану своим
Группа: Проверенные
Сообщений: 484
Репутация: 7
Статус: Offline
Поплавочник, думаю второй утюг дешевле обойдется чем алюминий покупать
25 труба мало очень! или ты внутрь что вставляешь для жёсткости?


С уважением,
Макс


Сообщение отредактировал dmax - Вторник, 22.01.2013, 15:09

ПоплавочникДата: Вторник, 22.01.2013, 15:17 | Сообщение # 114
Уже не новичок
Группа: Проверенные
Сообщений: 102
Репутация: 1
Статус: Offline
Цитата (dmax)
25 труба мало очень! или ты внутрь что вставляешь для жёсткости?
вставлять бубуку для жесткости внутрь не собирался smile . Жесткости педаны должна быть достаточно (единственное что - это могут ноги пошатываться, но при этом можно снизу распорную планку примастерить); ну а по поводу самой платформы может ты и прав, в любом случае эксперимент покажет.

OlegДата: Вторник, 22.01.2013, 21:45 | Сообщение # 115
Я здесь родился
Группа: Друзья
Сообщений: 5466
Репутация: 24
Статус: Offline
Поплавочник,
Рукоделие это конечно хорошо, я сам этим люблю заниматься. Только ты спроси у Макса по чём ему обошлось его рукоделие. Получилось конечно не плохо, спорить не буду. Но не проще ли и дешевле или взять китайца или кресло.

Цитата (Поплавочник)
Изначально планировал сделать все ноги съемными, но чем больше я об этом думаю, тем яснее становится что съемными будут только 2 ноги на педане (как собственно и сама педана).

Сергей, смысл платформы не только в том что обвес на расстоянии вытянутой руки, но и то что платформа устанавливается на любую неровную поверхность так что сиденье всегда располагается строго горизонтально. А по сему у платформы должно регулироваться минимум 2 пары ног.


Команда "Ахтуба-Оптимист" г. Волгоград

dmaxДата: Четверг, 24.01.2013, 21:18 | Сообщение # 116
Скоро стану своим
Группа: Проверенные
Сообщений: 484
Репутация: 7
Статус: Offline
Цитата (Oleg)
у платформы должно регулироваться минимум 2 пары ног
тут полностью согласен с Олегом!

спроси у Макса по чём ему обошлось его рукоделие. Получилось конечно не плохо, спорить не буду. Но не проще ли и дешевле или взять китайца или кресло
проще, но не дешевле и не удобнее! Я сварил всё под себя, как мне удобно! И любой обвес сделаю или переделаю в районе 200 рублей. Так, что полюбому я доволен!


С уважением,
Макс


Сообщение отредактировал dmax - Четверг, 24.01.2013, 21:18

OlegДата: Четверг, 24.01.2013, 22:06 | Сообщение # 117
Я здесь родился
Группа: Друзья
Сообщений: 5466
Репутация: 24
Статус: Offline
Цитата (dmax)
Я сварил всё под себя, как мне удобно!

Это конечно плюс, и плюс большой. Ибо как раз платформа предназначена для того чтобы рыбаку было удобнее.
Цитата (dmax)
И любой обвес сделаю или переделаю в районе 200 рублей.

И это не мало важно!


Команда "Ахтуба-Оптимист" г. Волгоград

terra34Дата: Четверг, 24.01.2013, 22:08 | Сообщение # 118
Абориген
Группа: Проверенные
Сообщений: 2200
Репутация: 20
Статус: Offline
Ну вот и поженились smile

Команда "Авангард"
г. Волгоград

OlegДата: Четверг, 24.01.2013, 22:14 | Сообщение # 119
Я здесь родился
Группа: Друзья
Сообщений: 5466
Репутация: 24
Статус: Offline
Цитата (terra34)
Ну вот и поженились

Это временно wink


Команда "Ахтуба-Оптимист" г. Волгоград

slavok34Дата: Четверг, 24.01.2013, 22:15 | Сообщение # 120
Просто хороший парень!!!
Группа: Администраторы
Сообщений: 7130
Репутация: 31
Статус: Offline
Цитата (dmax)
И любой обвес сделаю или переделаю в районе 200 рублей.
И заполнишь им оставшиеся шели, после установки туда платформы ,в богажнике своего авто smile Максим, нужно машинку побольше под твою платформу.


Команда "Ахтуба"
г. Волгоград
